Pour commencer téléchargez le logiciel  "PANEL"  . Créez un dossier sur votre machine et nommez le par exemple "MON BALLON 80 Metres3" .Décompressez "PANEL . ZIP" dans ce dossier car il génère une multitude de fichiers qui ont besoin d'être encadrés si non ils s'éparpillent partout . Si vous utilisez windaube 98 ou 95 pas de problème , si votre OS est comme moi Windaube XP faite la manipulation suivante pour passer "PANEL" en compatibilité 95 ou 98:

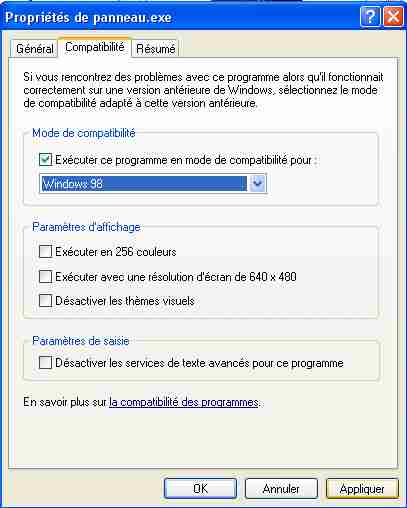

clique droit sur    puis propriété  , ensuite  ouvrir l'onglet compatibilité et cocher comme ci dessous puis appliquer

Maintenant cliquez sur panneau .exe .La fenêtre suivante s'ouvre:

1°) Dans un premier temps vous devez choisir le volume de votre enveloppe ( à vous de jouer : en sachant que la  règle poids /volume est environ 1 metre3 d'aire chaud pour  soulever 250 gr mais n'est pas absolue ).

2°) Le logiciel demande la quantité de fuseaux . choisir selon la taille de l'enveloppe et la largeur de votre tissu et jongler également entre plusieurs multiples de 4 (24/16/ 12/ 8 ) pour avoir un minimum de chutes.

3°) choix du rayon de la bouche :le logiciel conseil un rayon ne pas trop s'en écarter.

4°) Le parachute ou soupape n 'est pas très utile et très difficile à gérer pour un model . Si vous n'en voulez pas ne pas mettre 0,le logiciel plante lui imposer 0.001 soit 1mm négligeable pour la couture du sommet

5°)La largeur du tissu : Le logiciel détermine la quantité de panneaux sur la hauteur du fuseau automatiquement en fonction de la largeur du tissu . selon votre motif (spirale ou damier) et votre tissu (il existe plusieurs largeurs 1.10M  1.60M etc...) , augmenter ou réduire  la quantité de panneaux en divisant par 2   3 ou 4 cette dernière.

6°)largeur du nomex : selon la largeur du nomex acheté (1.5 mètre  de large environ ) la diviser  par 2 ou 3 en fonction de la taille du ballon (pour idée la hauteur de nomex de mon 110M3 de 6.3Metres de haut et de 6 mètre de diamètre est de 0.60 mètre ) et  vous obtenez la valeur a entrer

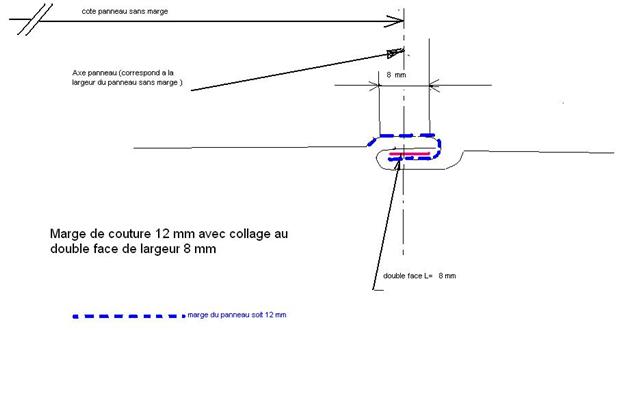

7°) la marge de couture:je vous conseille une marge de couture de 12 mm  qui est bien adapté au double  face 8 mm de montage des fuseaux (voir le croquis ci contre )

8°) Le profil:celui nommé (D)eramecourt fonctionne très bien et je n'ai pas essayé les autres

9°) Configurer le cadre de charge: entrer le carré de vos points d'élingage de la nacelle au ballon

10°) configurer les masses des matières: entrer le poids de votre tissu et de votre nomex au mètres carré , le poids de vos câbles , de vos sangles etc. etc..... et vous obtenez le poids de votre enveloppe

11°)  configurer le prix des matières: idem que pour le poids et vous obtenez le coût de revient de votre enveloppe

12°) enregistrer un fichier DXF (O)ui ou (N)on: répondre par oui . Les fichier DXF peuvent être utilisés pour la visualisations et le traçage des panneaux par le biais d'un logiciel de dessin industriel.

Autocad , Cad standart, ou Volo view qui est un viewer gratuit de chez autodesk

13°) Enregistrer un fichier TXT pour chaque panneau : répondre (N)

14°) Nombre de panneaux de hauteur maximale: répondre  0 permet obtenir des panneaux égaux en hauteur

Aller dans le dossier ou est stocké " PANNEAU.EXE" et chercher le fichier texte  " respannel".

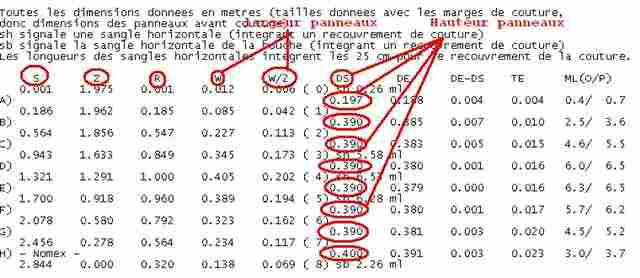

Vous pouvez maintenant tracer vos panneaux avec les infos du tableau ci dessous en exemple . Ne pas oublier les convexités au sommet et à la base des panneaux concernés. Cela évite de faire un ballon à facettes !

Bon traçages
